单译码



定义的一种,格式为:

单译码        内存，目标内存

书写格式必须遵循编程格式.

注意:内存和目标内存必须使用内存,而不得使用开关量.

逻辑关系表达:

将内存数值进行七段显示并输出到端口,将指定内存的内容进行7段译码。并将译码后的内容

传送到由输出端口的组合方式而得到的目标内存。

显示数值为：0-9，A，B，C，D，E，F共16个,如果超出16,则只能显示低位

显示输出段顺序为：1为A，2为B，3为C，4为D，5为E，6为F，7为G，8为小数点

小数点不显,如须显示小数电,请将显示小数点的逻辑,安排在本命令之后.

定义的结果:

内存本身不会被改变,可以允许多次作为定义的输入.

目标内存的状态根据定义逻辑改变

说明:

专用于显示，尤其适用于电梯及交通路口红绿灯倒数计时等需要显示的场合。

本指令只能显示一位。如需显示2位请使双译码,如需显示多位请使用十六位输出

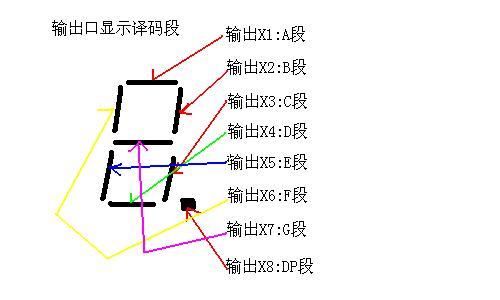

显示的具体对应如图.

举例：

例：第二个内存的数值在第一个输出口显示。

单译码 内存02，输出口1

又：将定时器现在数值在第二个输出口显示：

单译码 定时器02，输出口2
