接线端子

本公司所有PLC均使用统一的端子规格.

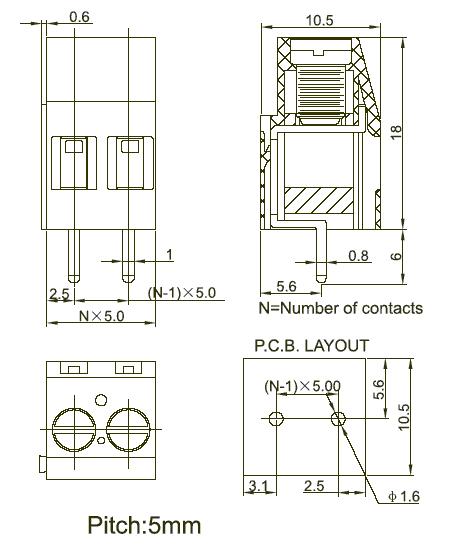

端子的基本尺寸:

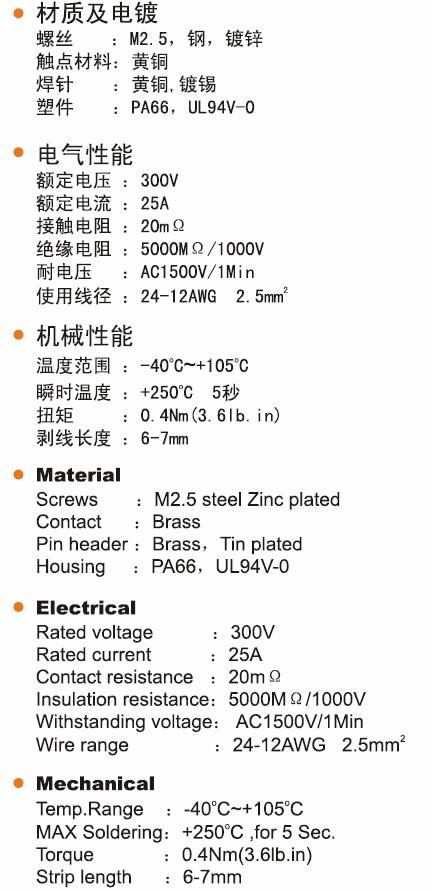

端子的基本参数

端子的接线:

1: 固定使用平口的(一字的)螺丝刀进行拧紧固定. 最大开口3.6MM

2: 螺丝和接线是电器相通的,所以接线时不能带电.但是也可以通过螺丝,用万用表等进行测量.

3: 顺时针为旋紧方向.反时针为旋松.但不要过分旋松,防螺丝和触点脱落.(螺丝不会掉出来)

4: 万一螺丝脱落,将产品倒置,螺丝刀从正下方旋紧.依靠重力.螺丝和触点能恢复连接.
