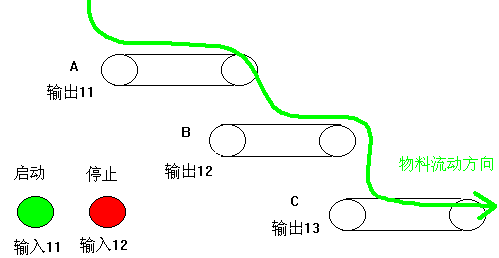

皮带输送
设定:
PLC量 |
真实量 |
接通设定 |
输入11 |
启动按键 |
点动按钮 |
输入12 |
停止 |
点动按钮 |
输出11 |
输送皮带A |
|
输出12 |
输送皮带B |
|
输出13 |
输送皮带C |
|
要求:
为了避免物料堆积,C最先启动,A最后。停止顺序相反。间隔5秒。
即:启动时,C启动,5秒后B启动,又5秒后A启动
停止时,A停止,5秒后B停止,又5秒后C停止
程序:
常开定时秒 输入11,定时器01,5
,定时触点01 ;C-B启动定时
常开定时秒 输入11,定时器02,10,定时触点02
;C-A启动定时
常开定时秒 输入12,定时器03,5,定时触点03
;A-B停止延时
常开定时秒 输入12,定时器04,10,定时触点04
;A-C停止延时
锁定 定时触点02,输入12,输出11
;A的运行逻辑
锁定 定时触点01,定时触点03,输出12
;B的运行逻辑
锁定 输入11,定时触点04,输出13
;C的运行逻辑
说明:
如果我们将输入的两个按钮换成一个开关,即输入11为接通运转, 程序应变为:
常开自复定时秒 输入11,定时器02,10
;C-A启动定时
串联2 输入11,定时触点02,输出11
;A的运行逻辑
常闭自复定时秒 输入11,定时器01,5
;C-B启动定时
单稳定时秒 输入11,定时器03,5
;A-B停止延时
异或 定时触点01,定时触点03,输出12 ;B的运行逻辑
单稳定时秒 输入11,定时器04,10
;A-C停止延时
串联2 恒通,定时触点04,输出13 ;C的运行逻辑
想一想,还有其他方法吗?
|
