合成器

定义的一种,格式为:

合成器   输入量1，输入量2，控制开关，输出量

书写格式必须遵循编程格式.

注意:

1:输入量1必须使用开关量,而不得使用内存。

2:输入量必须使用开关量,而不得使用内存。

3:控制开关必须使用开关量,而不得使用内存。

4:输出量必须使用开关量,而不得使用内存。

逻辑关系表达:

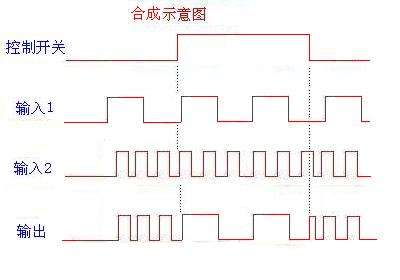

二进一出合成器，一个典型单刀双掷继电器。

输入量1为常开触点，输入量2为常闭触点。控制开关为线圈，输出为公共触点。

如控制开关接通，输出量=输入量1，输入量1接通则输出量接通，输入量1不接通则输出量也不接通。

输出量不受输入量2的影响。

如控制开关不接通，输出量=输入量2，输入量2接通则输出量接通，输入量2不接通则输出量也不接通。

输出量不受输入量1的影响。

定义的结果:

输入量1，输入量2本身不会被改变,可以允许多次作为定义的输入。

输出量的状态根据定义逻辑改变.运算的结果是非记忆的,与定义之前的输出量状态无关。

补充:

信号只能单向流动,如果方向相反,请使用分配器。

为何要有合成和分配命令？
