步控制器

定义的一种,格式为:

步控制   本步代号，上步代号，本步开始条件，本步结束条件，步急停开关

书写格式必须遵循编程格式.

注意:

1:本步代号必须使用开关量,而不得使用内存。

2:上步代号必须使用开关量,而不得使用内存。

3:本步开始条件必须使用开关量,而不得使用内存。

4:本步结束条件必须使用开关量,而不得使用内存。

5:步急停开关必须使用开关量,而不得使用内存。

名词解释:

步：是多个连锁中间的一环。

上步：是指本步开始之前已经结束的前一步。

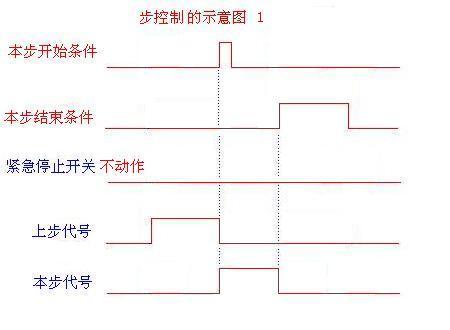

逻辑关系表达:

1: 当本步开始条件接通时刻，上步代号由接通变为断开.本步代号由断开变为接通。

2: 当本步结束条件接通时刻，本步代号由接通变为断开（其实也是下步开始）。

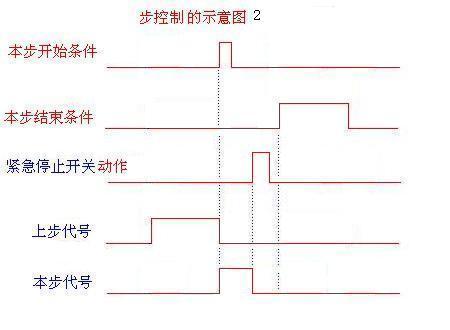

3: 在任何时刻，步急停开关接通时.本步代号也强制断开,在程序中间的所有的步都断开。

4: 步急停开关接通保持时.,在程序中间的所有的步都无法启动。

说明:

1: 所有的操作都是在输入信号的正脉冲上升沿完成。

2: 步有效的条件为上步有效并且本步开始条件有效，步结束的条件为本步结束条件或步急停开关有效。

3: 如果上步没有启动,即使当本步开始条件接通,本步也无法开始接通。

4: 步的数量无限制.

定义的结果:

输入量本身不会被改变,可以允许多次作为定义的输入。

输出量的状态根据定义逻辑改变.受到影响的是本步代号和上步代号 。
