输入电路

芯片使用反向输入,即输入引脚拉低为接通状态,输入引脚为高为断开状态.

短线输入:

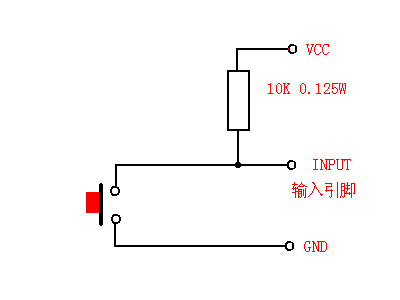

如果输入引线不超过10CM,可以直接联结,如下图所示:

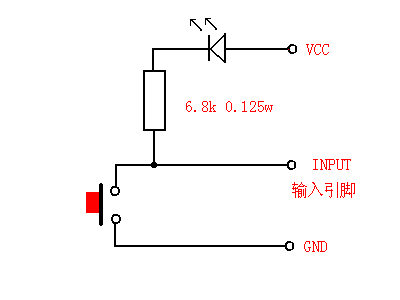

如果想将输入状态显示,可以在上拉电阻回路中串入一个发光二极管.

由于工作电流很小(0.5MA),发光二极管请使用高亮度或超高亮度规格.

长线输入:

如果输入引线超过10CM,就不能直接联结,必须使用光电隔离.

多路输入的上拉电阻可以使用电阻排,以减少焊点.

R 数值的选取,保证回路电流=5MA

光藕可使用常见的TLP521, PC817,4N25等

元件要求:

电阻使用金属膜电阻.阻值误差小于10%.
