晶体振荡时钟

目前只支持晶体振荡器 3.6864M

原因: 1:保持兼容,多年来,张前苏PLC都使用此频率.

2:技术原因: 频率越低,工作电流越小,对外信号辐射小.但不能更低.太慢处理能力低,频率更低晶振成本高.

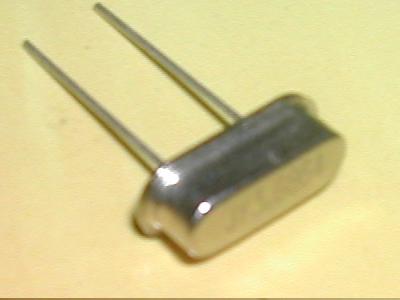

晶体振荡器使用AT-49S小型2脚晶振.

要求: 误差< +/- 30PPM

工作温度由具体环境要求确定.

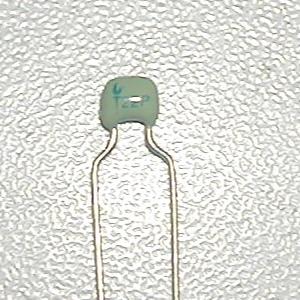

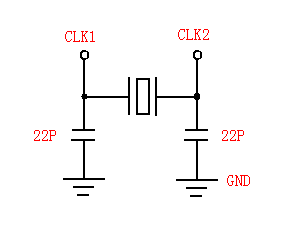

在晶振两端各并一只电容,容值22pF,请使用独石电容. 推荐使用 火炬牌 +-5%规格

设计布线要求:

1: PLC芯片和晶振及电容之间的引线不得长于20MM,越短越好.

2: 其他信号线远离晶振线路.以防止互相干扰.

3: 晶振信号线为频率最高,为防干扰,最好用地线整体包围.
