输出电路

芯片使用正向输出逻辑 即输出接通为高电位,输出断开为低电位.

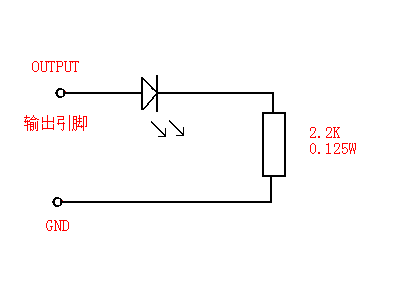

输出驱动发光管

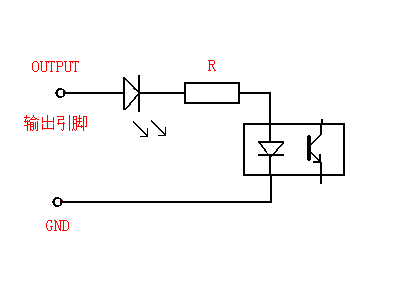

输出驱动光藕

电阻R的值由光藕要求确定,但是不得小于330欧姆.

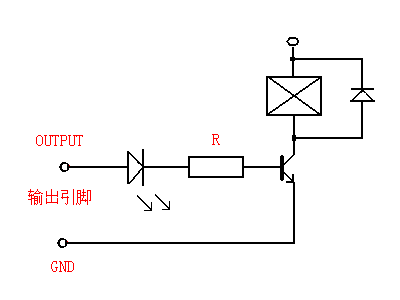

输出驱动继电器

电阻阻值可在1K-3.3K之间选取

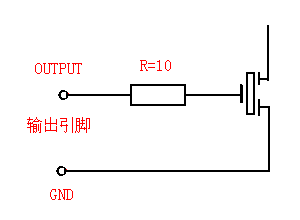

输出驱动MOS场效应管

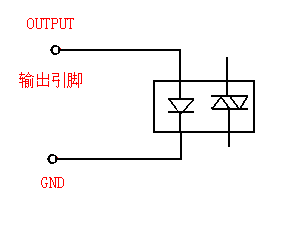

输出驱动固态继电器:

要求: 固态的初级电压为5V
