电源供应

芯片使用5V电源工作.适应的纹波=<50MV

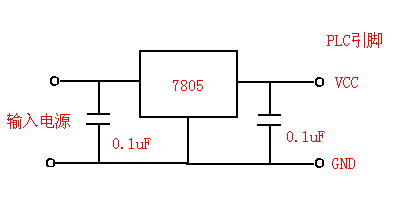

如果在5V回路中没有其他逻辑电路,可以直接使用3端稳压器供电.

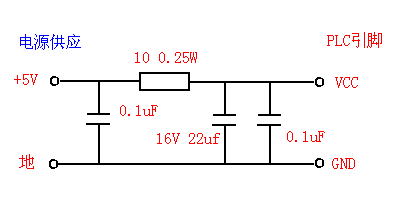

如果在5V中存在其他逻辑电路,请使用RC滤波电路.

必须使用稳定的5V供电

芯片的适应电压为4.7V--5.5V.请不要超出以上电压范围供电.

如果芯片上有多个地线引脚,可以连在一起. 如果有多个正电源脚,也可以直接联在一起.

元件要求:

电容使用有机薄膜式电容 耐压50V 容值误差小于10%

电阻使用金属膜电阻.阻值误差小于10%.

设计布线要求:

1: PLC芯片和电容之间的引线不得长于10MM,越短越好.

2: 电源线和地线内阻不能太大.线宽>= 50MIL,距离越短越好.
