输入回路原理
每个点通过内部回路，和电源内部接通。 所以，接通就要使回路中通过电流。 输入的开关接到地，就可以形成通路。如下图： 其他的输入变种：可以使用晶体管(最好是NPN型的 ) 也可以接入光藕，如下图 最典型的接法： 接入接近开关等传感器，它可以和PLC输入回路共享电源。

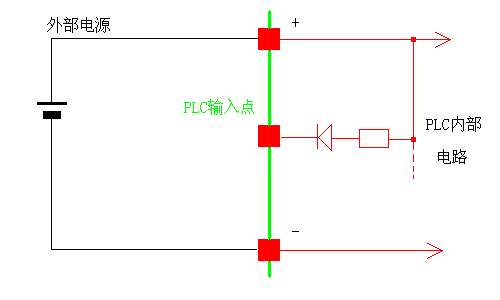

每个点通过内部回路，和电源内部接通。
所以，接通就要使回路中通过电流。

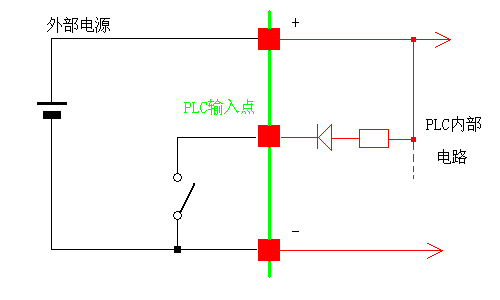

输入的开关接到地，就可以形成通路。如下图：

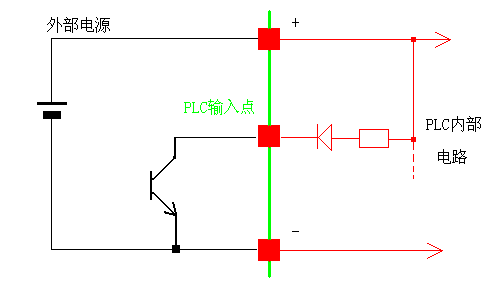

其他的输入变种：可以使用晶体管(最好是NPN型的 )

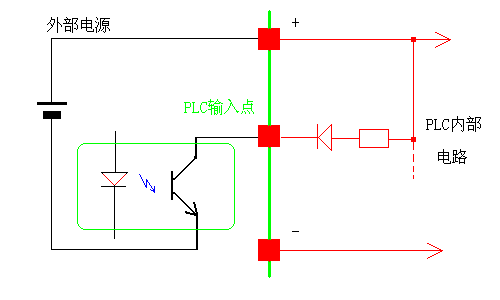

也可以接入光藕，如下图

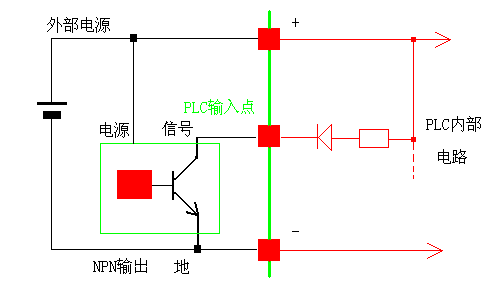

最典型的接法： 接入接近开关等传感器，它可以和PLC输入回路共享电源。
产品介绍
>> 模块式PLC >>PLC0692
工业级 8点低端低功耗开关量输入产品介绍
>> 模块式PLC >>PLC0692
工业级 8点低端低功耗开关量输入
