SK5101静态耗电分析

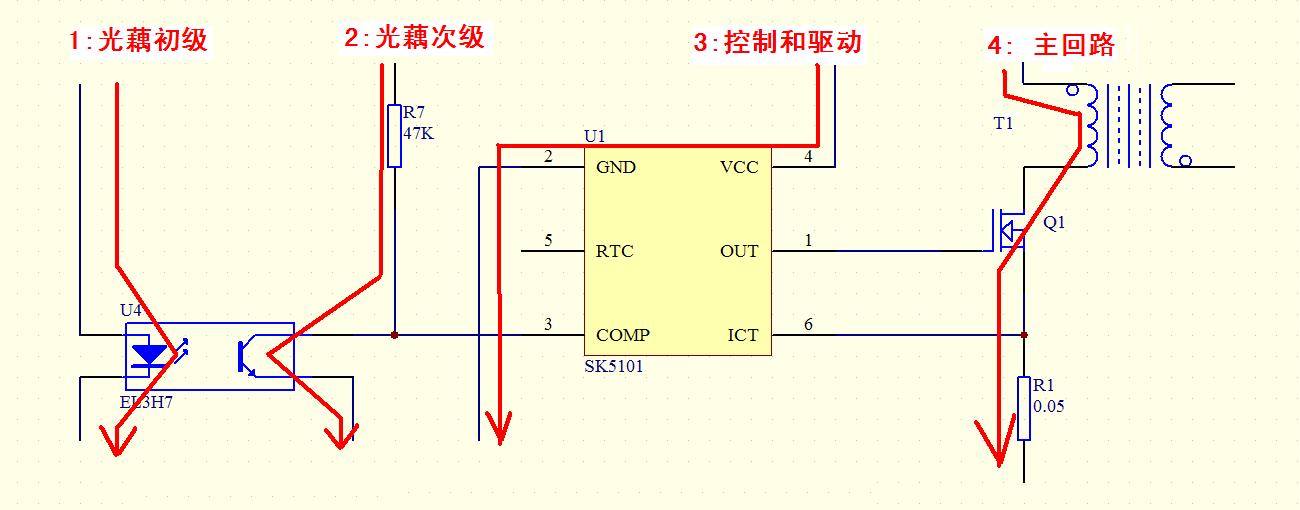

作为反激电路,损耗包括以下4个部分。 1:光藕输入电流,想要消耗少,关键是要次级电流需求小。 SK5101,光藕输入0.1MA,足矣。 不过,一般都另外有比较电路的消耗,比如TL431等消耗 2:光藕次级电流。 建议上拉电租,可以从47K-100K选择,可以自由决定。 3:控制和驱动电流 控制部分消耗:0.1MA 为啥这样低? 数字电路只有开关瞬间消耗电流,不工作时,基本不消耗。 对电能的浪费,更少。 而模拟电路的晶体管处于放大工作区,得持续消耗电流。 比如运放,就很难做到电流少于0.5MA。 驱动部分消耗,是个动态数值,更详细的分析请看:SK5101动态耗电分析 4:主回路电流: 回路要求,尽可能把电能,都供应给变压器,减少损耗。 所以,尽为了提高效率,尽量选择内阻更低的开关管,和减少串联取样电阻的阻值。 开关管建议选择最新产品。 随着技术更新,会有尺寸更小,性能更好的开关管出现的。 举例:5年前,就很难想象,100V的MOS管,可以做到SOT-23尺寸,内阻可以低到0.04欧姆 未来会更精彩。 关于电阻:我们目前,拥有0.2V采样门槛电压,比传统的1.0V大大的降低。 使用电路设计技巧,还可以使用更小的电阻。 实际,我们做过,5W输出电源,取样电阻0.006欧姆。 以上4个部分:其中电路1和电路2,实际上和电路3和电路4,是分时运作的。 整个开关电源,其实就是为负载充电,如果输出电容,充足才能让电路1和电路2接通,就会让电路3和电路4停止工作。 电路3供电不输出时,耗电很小,比启动电路电流还小。 反过来,如果输出电能不足,电路1和电路2断开,不消耗电流,才能又启动电路3和电路4,让其运行。 5101构成电路,和传统模拟电路的比较,本质在于:对电能的利用,更加充分。 高效率的本质,其实,就是除了把能量传递给负载的同时,其他电路,其他器件的消耗要最少。 下一篇:SK5101动态耗电分析
作为反激电路,损耗包括以下4个部分。
1:光藕输入电流,想要消耗少,关键是要次级电流需求小。
SK5101,光藕输入0.1MA,足矣。 不过,一般都另外有比较电路的消耗,比如TL431等消耗
SK5101,光藕输入0.1MA,足矣。
不过,一般都另外有比较电路的消耗,比如TL431等消耗
建议上拉电租,可以从47K-100K选择,可以自由决定。
控制部分消耗:0.1MA 为啥这样低? 数字电路只有开关瞬间消耗电流,不工作时,基本不消耗。 对电能的浪费,更少。 而模拟电路的晶体管处于放大工作区,得持续消耗电流。 比如运放,就很难做到电流少于0.5MA。 驱动部分消耗,是个动态数值,更详细的分析请看:SK5101动态耗电分析
为啥这样低?
数字电路只有开关瞬间消耗电流,不工作时,基本不消耗。
对电能的浪费,更少。
驱动部分消耗,是个动态数值,更详细的分析请看:SK5101动态耗电分析
回路要求,尽可能把电能,都供应给变压器,减少损耗。 所以,尽为了提高效率,尽量选择内阻更低的开关管,和减少串联取样电阻的阻值。 开关管建议选择最新产品。 随着技术更新,会有尺寸更小,性能更好的开关管出现的。 举例:5年前,就很难想象,100V的MOS管,可以做到SOT-23尺寸,内阻可以低到0.04欧姆 未来会更精彩。 关于电阻:我们目前,拥有0.2V采样门槛电压,比传统的1.0V大大的降低。 使用电路设计技巧,还可以使用更小的电阻。 实际,我们做过,5W输出电源,取样电阻0.006欧姆。
所以,尽为了提高效率,尽量选择内阻更低的开关管,和减少串联取样电阻的阻值。
开关管建议选择最新产品。
举例:5年前,就很难想象,100V的MOS管,可以做到SOT-23尺寸,内阻可以低到0.04欧姆
未来会更精彩。
关于电阻:我们目前,拥有0.2V采样门槛电压,比传统的1.0V大大的降低。
使用电路设计技巧,还可以使用更小的电阻。
实际,我们做过,5W输出电源,取样电阻0.006欧姆。
以上4个部分:其中电路1和电路2,实际上和电路3和电路4,是分时运作的。
整个开关电源,其实就是为负载充电,如果输出电容,充足才能让电路1和电路2接通,就会让电路3和电路4停止工作。
电路3供电不输出时,耗电很小,比启动电路电流还小。
反过来,如果输出电能不足,电路1和电路2断开,不消耗电流,才能又启动电路3和电路4,让其运行。
5101构成电路,和传统模拟电路的比较,本质在于:对电能的利用,更加充分。
高效率的本质,其实,就是除了把能量传递给负载的同时,其他电路,其他器件的消耗要最少。
下一篇:SK5101动态耗电分析
