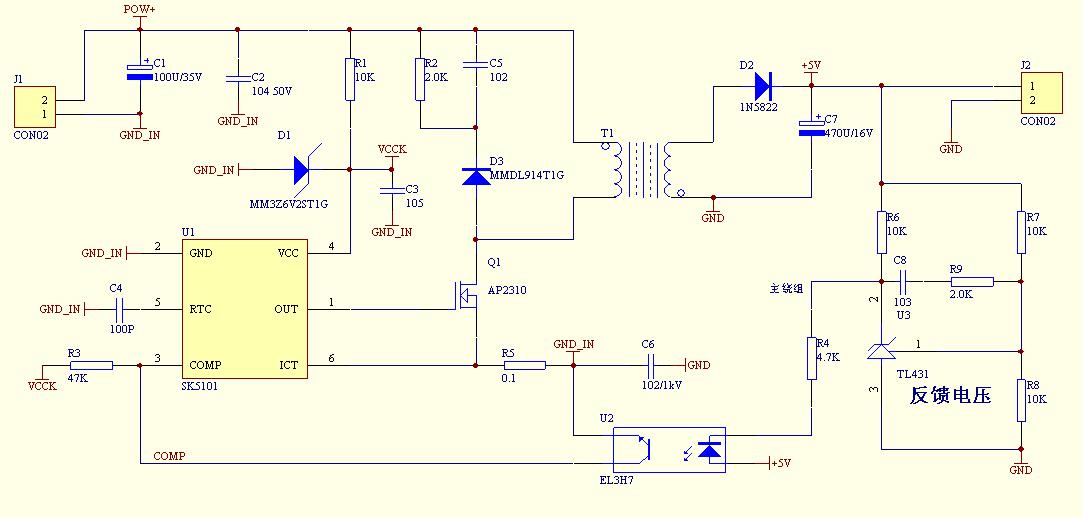

| 元件 |
作用 |
解释 |
| J1 |
输入插座或引脚 |
5-30V输入
|
| C1 |
输入滤波 |
|
| C2 |
高频滤波 |
降低输入C1的内阻
|
| R1 |
给芯片提供电流 |
和D1组成并联稳压电路
|
| D1 |
限制电压 |
6.2V的稳压管，非常重要，不能取消！
|
| C3 |
芯片工作滤波 |
平时积累充电（当开关管Q1接通瞬间消耗最大）
|
| D3，R2，C5 |
Q1吸收网络 |
当开关管Q1关断时，吸收高于电源电压部分，保护Q1
|
| Q1 |
开关管 |
通过开关，在变压器上产生变化电流，隔离传给次级。
建议参数：60V 3A，内阻小于0.05欧。 |
| U1 |
控制芯片 |
核心电路：SK5101（主角）
|
| C4 |
频率设置 |
变压器电感越大，数值越大。
输出功率越大，数值越小。 |
| R3 |
上拉电阻 |
当输出电压不足时，保持COMP为高电压，使PWM电路振荡
|
| R5 |
电流采样电阻 |
限制工作电流
当电阻上的电压，达到0.2V后 将把开关管Q1关断。 |
| C6 |
初级次级，漏感补偿 |
|
| U2 |
光藕 |
隔离
|
| T1 |
变压器 |
功率变换，反激
|
| D2，C7 |
输出整流滤波电路 |
|
| J2 |
输出插座或引脚 |
5V输出
|
| R4，R6，R7，R8，U3，C8，R9 |
输出电压反馈 |
|
