和其他PLC的程序对比

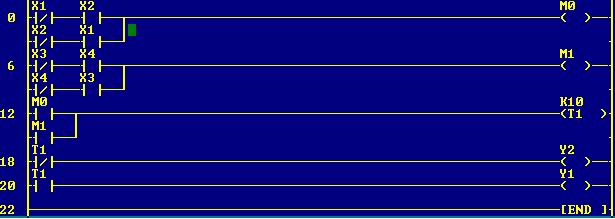

其他品牌PLC的源程序:

对比转换（由于文化差异,我们所使用的量的表达方式不同）
张前苏PLC 国外PLC
说明
输入11 X1
输入量
输入12 X2
输入13 X3
输入14 X4
中间100 M0
中间量
中间101 M1
定时器05 T1
定时器
输出11 Y1
输出
输出12 Y2
张前苏PLC的程序如下：

异或       输入11,输入12,中间100

异或      输入13,输入14,中间101

并联2       中间100,中间101,中间102

常开定时秒       中间102,定时器05,1,恒断

串联2       定时触点05,恒通,输出11

反触点       定时触点05,输出12

相关思考：

定时器为什么不使用定时触点01？

由于定时器01-04是断电记忆的，而程序运行之前的状态是未知的，而非断电记忆的（05以上）加电使用后，开始等于零。

详细见<<定时器的断电记忆>>建议，无需断电记忆时，尽量不用记忆逻辑。同理，中间量也是从100开始（记忆01-56）。
