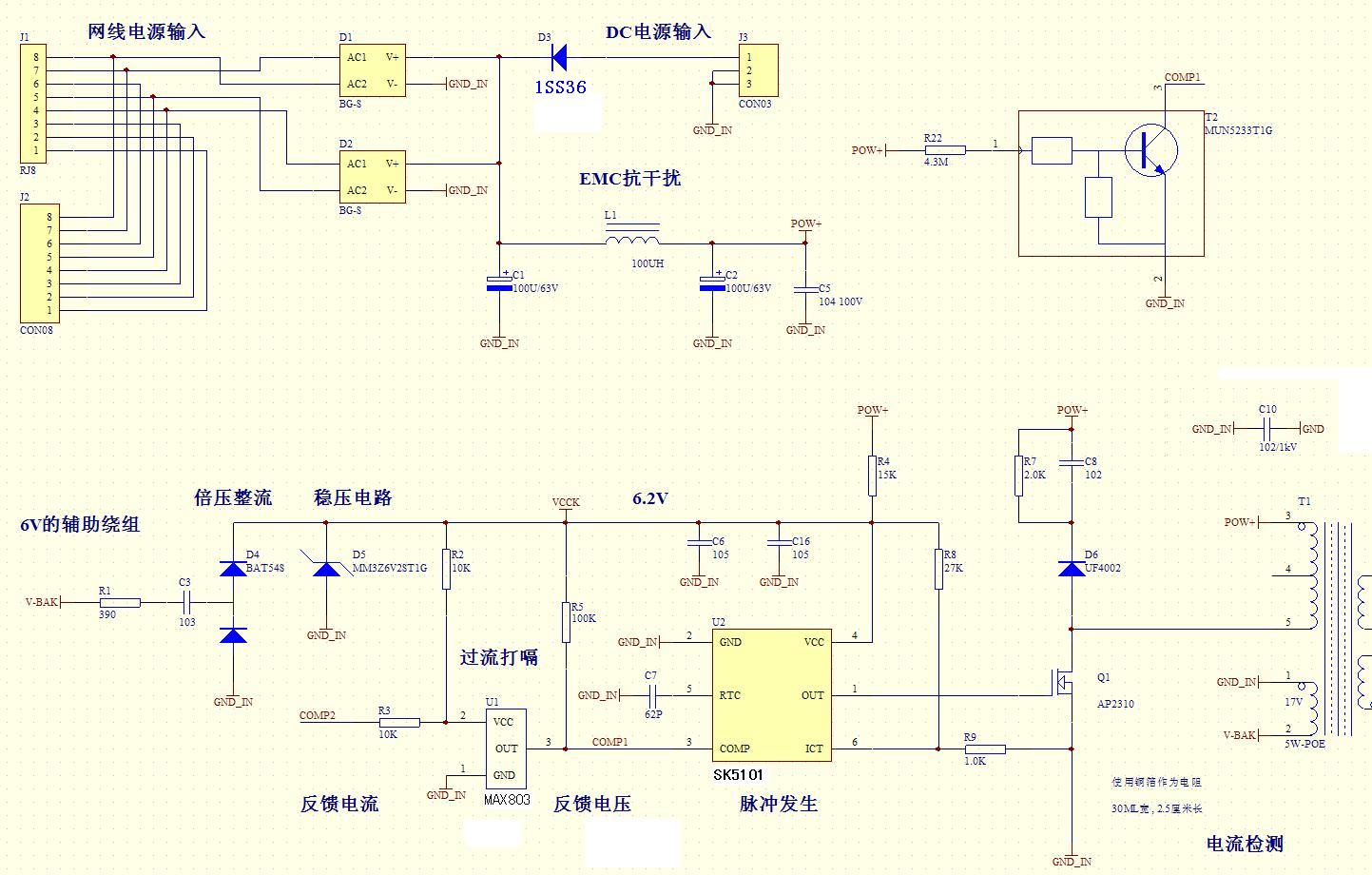

| 元件 |
作用 |
解释 |
| J1 |
网线输入插座 |
48V输入
|
| D1，D2 |
硅桥 |
把网线输入电压,都转换到C1上,成为统一的直流.
由于网线长度和负载耗电,可能输出电压低于48V |
| D3 |
肖特基二极管 |
肖特基的压降低，对低压的输入的效率有利。
但是为了截断网络输入的最高48V，则反向必须能承受电压60V
建议型号：SS36 |
| J3 |
输入插座 |
外接直流电源：比如DC12V
有的网线没有网线供应电源，就得外接
|
| C1，L1，C2 |
输入滤波 |
降低对输入的干扰，为变换器提供稳定电压
|
| C5 |
电容 |
降低C2内阻，提高效率
请尽量靠近变压器回路
|
| D5 |
限制电压 |
6.2V的稳压管，非常重要，不能取消！ |
| C6，C16 |
芯片工作滤波 |
平时积累充电（当开关管Q1接通瞬间消耗最大）
同时提供0603，0805两种封装，如果1UF不够，可以加大 |
| U1 |
控制芯片 |
核心电路：SK5101（主角） |
| C7 |
频率设置 |
变压器电感越大，数值越大。
输出功率越大，数值越小。 |
| R5 |
上拉电阻 |
当输出电压不足时，保持COMP为高电压，使PWM电路振荡
|
| R1，C3，D4 |
变压器反馈供电 |
变压器器工作时，利用倍压整流，为电路提供电源。
降低启动电阻R4的消耗。提高效率。 |
| R8，R9 |
电流采样电阻 |
利用电源电压，提高检测电压
从而将开关管的检测电压从0.2V，降低到0.05V
很小的电阻，直接在线路板上印制。
|
| R2，R3，U1 |
过电流检测电路 |
无过流信号时，U1输入达到6.2V，输出不接通。
当过流信号的光藕接通后，把U1输入电压拉到4V以内。
U1输出被强制拉低，并延迟100MS，才重新断开。
重复，就形成了电路的“打嗝”功能。
另外，加电时，也具备启动延迟功能。 |
| R22，T2 |
输入过压保护 |
当电压超过63V，就强制关断输入
可选项：不使用，就不安装，不影响电路其他功能。 |
